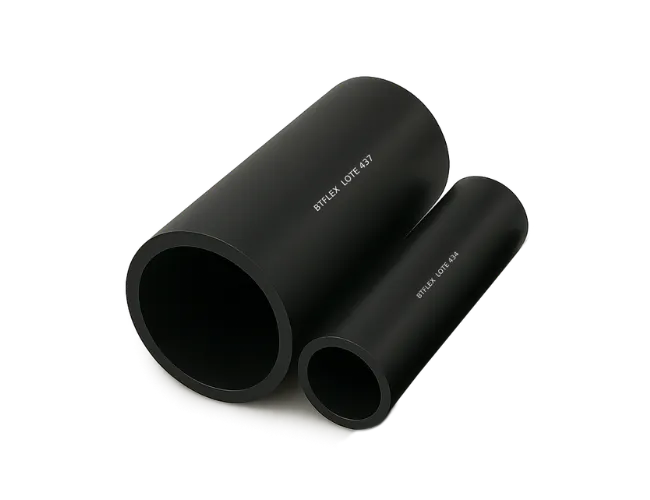

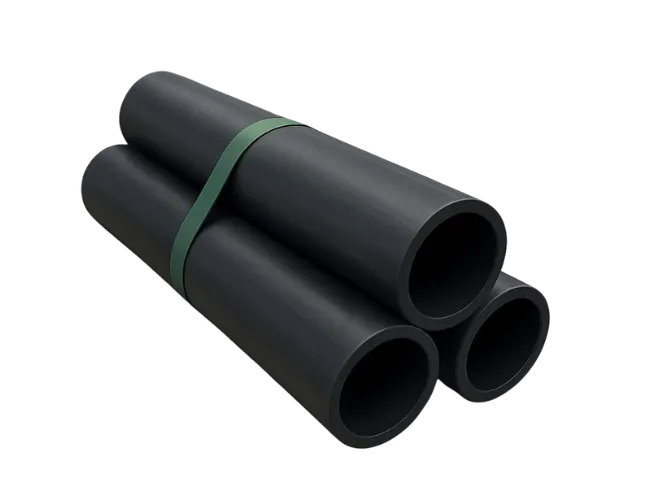

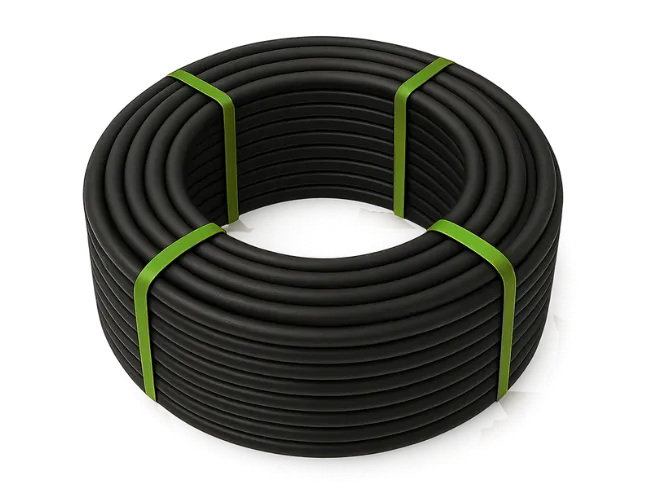

A Tubulação em polietileno para mineração, pode ser fabricada em PE 80 ou PE100, nos diâmetros de 63 a 250mm, em barras de 6 ou 12 metros (todos os diâmetros) ou bobinas 25, 50 ou 100 metros para diâmetros de até 110mm. Esses tubos podem ser fornecidos na cor preta, ou conforme projeto
Norma de Fabricação:
NBR 15561, NTS 048, ISO 4427, NBR 8417, NTS 194, EN 12201Componentes:
PE 80 ou 100 (polietileno)| Produto | Tubo PEAD para Mineração |
| Código | BTPEADMI |
| Material | PE 80 ou 100 (polietileno) |
| Cor | Preto |
| SDR | 11 e 17 |
| Classe de Operação | - |
| Diâmetros | 63 a 250 mm |
| Fornecimento | Barras de 6 e 12 ou Bobinas de 25, 50 e 100 metros. |
| Normas Atendidas | Água e Líquidos em Geral: NBR 15561 e NTS 048 ISO 4427, NBR 8417, NTS 194, EN 12201 |
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 | |
|---|---|---|---|---|---|---|---|---|---|---|
| PE80 PE100 DE(mm) | PN 3,2 PN 4 ESP./PESO | PN 4 PN 5 ESP./PESO | PN 5 PN 6 ESP./PESO | PN 6 PN 8 ESP./PESO | PN 8 PN 10 ESP./PESO | PN 10 PN 12,5 ESP./PESO | PN 12,5 PN 16 ESP./PESO | PN 16 PN 20 ESP./PESO | PN 20 PN 25 ESP./PESO | PN 25 PN 30 ESP./PESO |
| 20 | - | - | - | - | - | - | 2,0/0,16 | 2,3/0,13 | 3,0/0,15 | 3,4/0,18 |
| 25 | - | - | - | - | - | 2,0/0,15 | 2,3/0,21 | 3,0/0,20 | 3,5/0,24 | 4,2/0,28 |
| 32 | - | - | - | - | 2,0/0,19 | 2,4/0,23 | 3,0/0,28 | 3,6/0,32 | 4,4/0,39 | 5,4/0,45 |
| 40 | - | - | - | 2,0/0,24 | 2,4/0,29 | 3,0/0,35 | 3,7/0,43 | 4,5/0,50 | 5,5/0,61 | 6,7/0,70 |
| 50 | - | - | 2,0/0,35 | 2,4/0,37 | 3,0/0,45 | 3,7/0,54 | 4,6/0,66 | 5,6/0,78 | 6,9/0,93 | 8,3/1,08 |
| 63 | - | - | 2,5/0,49 | 3,0/0,57 | 3,8/0,71 | 4,4/0,87 | 5,8/1,04 | 7,1/1,23 | 8,6/1,48 | 10,5/1,72 |
| 75 | - | 2,3/0,53 | 2,9/0,67 | 3,6/0,82 | 4,5/1,01 | 5,6/1,23 | 6,8/1,48 | 8,4/1,76 | 10,3/2,10 | 12,5/2,44 |
| 90 | 2,20/0,62 | 2,8/0,77 | 3,5/0,97 | 4,3/1,17 | 5,4/1,45 | 6,7/1,76 | 8,2/2,11 | 10,1/2,50 | 12,3/3,03 | 15,0/3,51 |
| 110 | 2,70/0,92 | 3,4/1,15 | 4,2/1,45 | 5,3/1,76 | 6,6/2,15 | 8,1/2,63 | 10,0/3,13 | 12,3/3,76 | 15,1/4,50 | 18,3/5,23 |
| 125 | 3,10/1,19 | 3,8/1,48 | 4,8/1,86 | 6,0/2,25 | 7,4/2,78 | 9,2/3,39 | 11,4/4,06 | 14,0/4,83 | 17,1/5,81 | 20,8/6,74 |
| 140 | 3,40/1,49 | 4,3/1,86 | 5,4/2,30 | 6,7/2,82 | 8,3/3,45 | 10,3/4,24 | 12,7/5,10 | 15,7/6,07 | 19,2/7,30 | 23,3/8,46 |
| 160 | 3,90/1,95 | 4,9/2,43 | 6,2/3,02 | 7,7/3,69 | 9,5/4,50 | 11,8/5,52 | 14,6/6,65 | 17,9/7,90 | 21,9/9,51 | 26,6/11,03 |
| 180 | 4,40/2,47 | 5,5/3,07 | 6,9/3,81 | 8,6/4,64 | 10,7/5,69 | 13,3/7,0 | 16,4/8,4 | 20,1/9,99 | 24,6/12,03 | 29,9/13,95 |
| 200 | 4,90/3,05 | 6,1/3,79 | 7,7/4,67 | 9,6/5,75 | 11,9/7,02 | 14,7/8,64 | 18,2/10,36 | 22,4/12,38 | 27,4/14,82 | 33,2/17,22 |
| 225 | 5,50/3,86 | 6,9/4,80 | 8,6/5,93 | 10,8/7,27 | 13,4/8,90 | 16,6/10,89 | 20,5/13,11 | 25,2/15,60 | 30,8/18,79 | 37,4/21,91 |
| 250 | 6,10/4,76 | 7,7/5,93 | 9,6/7,33 | 11,9/8,89 | 14,8/10,98 | 18,4/13,48 | 22,7/16,19 | 27,9/19,27 | 34,2/23,15 | 41,5/26,89 |
